Gnuplot
基本操作：
l 到gnuplot官方網站－gnuplot homepage（http://www.gnuplot.info/），至網頁底下”Download”捷徑（http://www.gnuplot.info/download.html）
l 進入gnuplot download網頁，進入ftp.gnuplot.info捷徑（ftp://ftp.gnuplot.info/pub/gnuplot/）
l 在windows下，下載”gp400win32.zip”檔案（其他種作業視窗所使用程式請讀取” README”查詢）
安裝說明(可在G95下使用之安裝說明)
l 將檔案”gp400win32.zip”解壓縮至fortran資料夾下
l 至fortran資料夾下打開gnuplot，找到”bin”資料夾並記錄路徑
l 至fortran資料夾下找到” G95vars.bat”檔案，點滑鼠右鍵→編輯
l 將gnuplot找到的”bin”資料夾路徑貼入，並存檔
ex：
gnuplot找到的”bin”資料夾路徑
set PATH=c:\windows;c:\windows\command;e:\Fortran\G95;e:\fortran\dislin\win;E:\Fortran\gnuplot\bin
set LIBRARY_PATH=/cygdrive/e/fortran/g95
SET DISLIN=e:\fortran\dislin
c:\windows\command\doskey
開啟說明(可在G95下使用之開啟說明)
l 開啟工作視窗
開始→附屬應用程式→命令提示字元
l 進入fortran資料夾，設定環境變數
1. 使用以下DOS指令，更改工作目錄：
c: à 進入c 磁碟機
cd à 更改子目錄
dir à 顯示目錄中的檔案
例如：
d:
cd fortran
2. 設定環境變數
鍵入 G95Vars.bat
l 進入工作目錄，鍵入 wgnuplot，即開啟gnuplot視窗
Gnuplot是在 1986 年由 Colin Kelley 和 Thomas Williams 發展而成的。gnuplot是一個可以跨平臺的數學繪圖軟體, 可以很簡單的繪出2D與3D數學函數圖形還有數據資料作圖, 也可以從純文字檔讀入座標資料, 畫出統計圖表等等都可以。gnuplot 最主要的功能就是把資料和數學函數畫成觀平面或立體的圖形，可以幫助找出資料所隱藏的其他意義與數據的相關性。gnuplot 並不像是平常的美工繪圖軟體，也不是數學運算的程式，它適合的是在科學研究的過程中，代替研究人員繪出數據資料的工作
科學繪圖與 gnuplot
以一般的科學實驗通常是先收集實驗的資料，然後處理數據，經過一些計算得到容易了解的數據，然後從中觀察數據相關性的一些法則。而觀察大量數據最有效的方法，就是透過數據圖形的方式。傳統的繪圖工具是方格紙、對數紙和直尺、鉛筆等，用人工的方式作圖，而人工繪圖浪費時間而且很容易造成錯誤， gnuplot 就是為了解決這個問題而設計出來的自動化繪圖工具。它可以讓使用者很容易地讀入資料檔案，而且馬上在螢幕上看到圖形，並且很容易選擇和修改圖形的畫法。
參考資料：
http://phi.sinica.edu.tw/aspac/reports/95/95006/，Gnuplot 導讀
http://fsoss.fcu.org.tw/2004/hong-chaogui/07-gnuplot.html，Gnuplot：餵我統計資料成果，為你產生圖形報表
http://www.phy.ntnu.edu.tw/demolab/phpBB/gnuplot/，GNUPLOT
科學繪圖工具網頁介面
Plot與Splot
在Gnuplot中最重要兩個命令就是Plot與Splot，分別表示繪出2D即3D函數或資料圖形
l
Plot－繪出三角函數sin(x)圖形
開啟Gnuplot後，鍵入 plot sin(x)
之後按下ENTER輸入，圖形就出現了
圖示右下角粗體數字表示當時滑鼠在圖形上指出的座標位置，若不想出現可鍵入 unset mouse 輸入就可以了
l Splot－繪出sin(x)*con(y)函數3D圖形

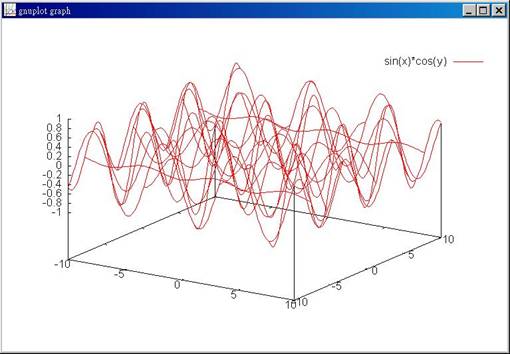

鍵入 splot sin(x)*cos(y)
按下ENTER輸入
讓圖片更完美
當最基本的圖片繪出後，還有一些小功能可以為圖片作上註解與微調
l
設定軸的範圍
當圖形繪出之後，上面的軸所顯示的範圍是電腦直接選取的，要是想要看到圖片特定範圍圖形，改變軸的範圍就可以了
以三角函數sin(x)圖形為例，若希望看只到圖片x軸0~10的範圍圖形
1.
在Gnuplot中，選取Axes→X Range
2.
點選後，設定其上下範圍的數值
3.
設定好之後，點選Replot即可
若要設定其他軸的範圍，在同樣的地方可以找到其他軸範圍設定，同樣方式即可
l 設定軸的名稱
一般手繪實驗圖形中，都會標示軸所表示的意義與單位，在這裡也可以做到]
若想標示x軸名稱
1.
在Gnuplot中，選取Axes→X Lable
2.
選取後，打上想標示的內容
3.
設定註解位置
4.
設定好之後，點選Replot即可
設定軸的註解位置時，設定位置為0,0時，其實是在軸的中央位置，所以其位置設定的座標，是對中間位置的偏移座標
當想馬上知道圖形每個位置的數值，在圖上畫上格子是最好不過的了
1. 在Gnuplot中，選取Chart→Grid on
2.
選取好之後，點選Replot即可
1. 在Gnuplot中，選取Chart→Set Title
2. 打上標題
3. 設定標題位置
4. 設定好之後，點選Replot即可
設定標題位置時，設定位置為0,0時，跟設定軸的說明位置依樣，其實是在中央位置，所以依樣其位置設定的座標，是對中間位置的偏移座標
繪出的函數在圖上會直接註解，在這裡也可以修改其擺放的位置
1. 在Gnuplot中，選取Chart→Key (legend) position
2. 選取後，輸入函數名稱想放置在圖上的座標位置
3. 設定好之後，點選Replot即可
在這裡輸入的座標與之前的不同，只要是擺放在圖上的註解，其座標位置就與圖片座標位置相同，若是擺放在圖片外面的註解，其座標就是中心位置的偏移座標
學生：凃悅琪 指導老師：鄒忠毅
跟新日期：２００５／１０
